生产基地:

保险丝


生产原材料:

保险丝

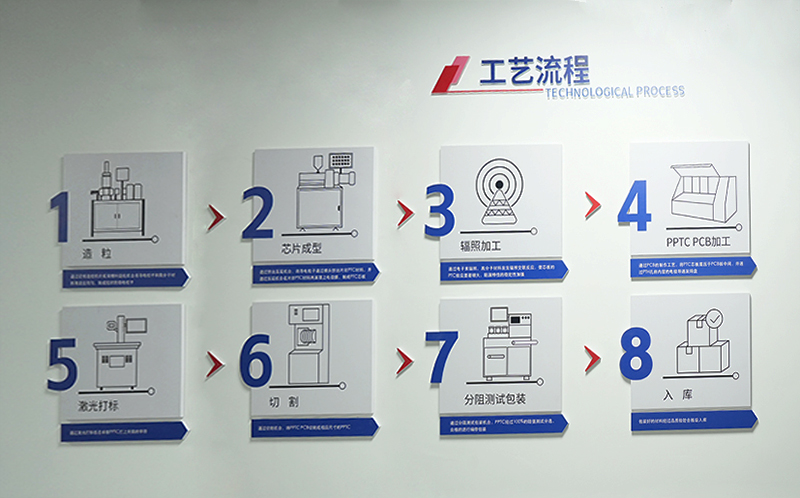

制作工艺:

保险丝


测试指南:

保险丝

      测试流程如下

    1.初始内阻 Rimin 测量:拆包装,拿出保险丝,测量保险丝的内阻;

    2.焊接:将保险丝通过回流焊焊接在 PCB 上,PCB 上连接有引线,便于进行电性能测试(如上图所示);

    3.R1max 测试:将焊接后的保险丝放置冷却 1 小时,测量保险丝的内阻。

    4.保持电流 Ihold 测试:选用直流恒压恒流源进行测试。将电压调节到规格书规定的电压 Vmax, 电流调节到规格书规定的保持电流 Ihold,通电 60 分钟;

    5.动作电流Itrip 测试:选用直流恒压恒流源进行测试。将电压调节到规格书规定的电压Vmax, 电流调节到规格书规定的动作电流 Itrip,通电 5 分钟;

    6.耐压Vmax测试:选用直流恒压恒流源进行测试。将电压调节到规格书规定的电压Vmax,电流调节到规格书规定的动作电流 Itrip以上,通电直到保险丝处于动作保护状态,持续通电1小时,不烧不裂


    测试标准:

    1.测试环境为 25oC 的室温环境,无光照、无热辐射;

    2.保险丝初始内阻 Rimin 需在规格书范围内;

    3.保险丝焊接后内阻 R1max 需在规格书范围内。

    4.保险丝在 Ihold 电流下保持 60 分钟不动作,判定为合格;

    5.保险丝在 Itrip 电流下 5 分钟以内动作,判定为合格;

    耐压测试后,保险丝不烧不裂,判定为合格。


技术设备:



(1).回流焊机 回流焊机

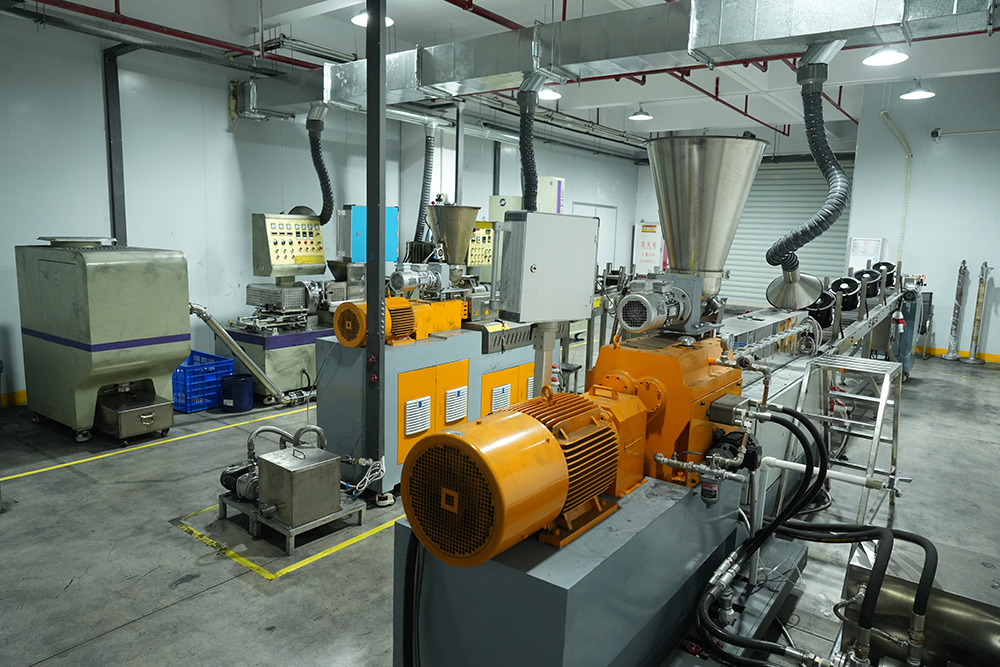

(2).密炼机

密炼机


(3). 工具显微镜 工具显微镜

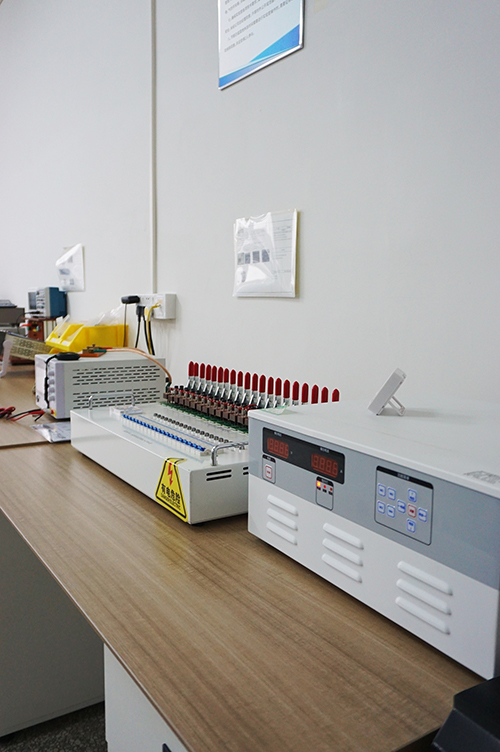

(4).电性能测试机

电性能测试机

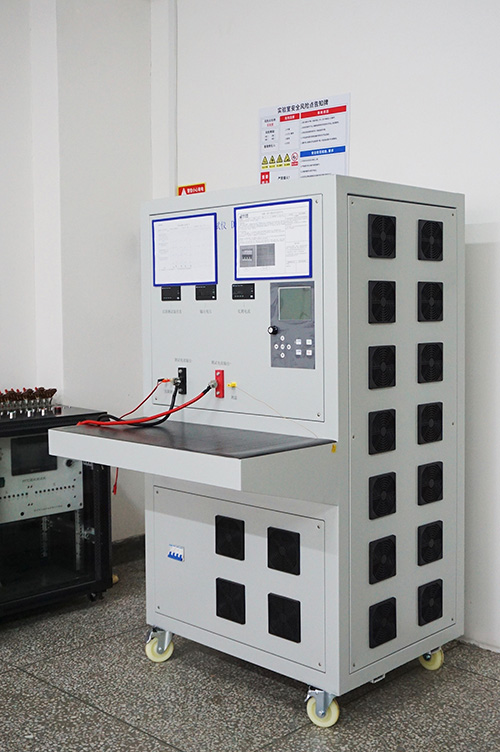

(5).自恢复保险丝综合性能测试机自恢复保险丝测试机

(6).全自动阻值测试机

全自动阻值分选机

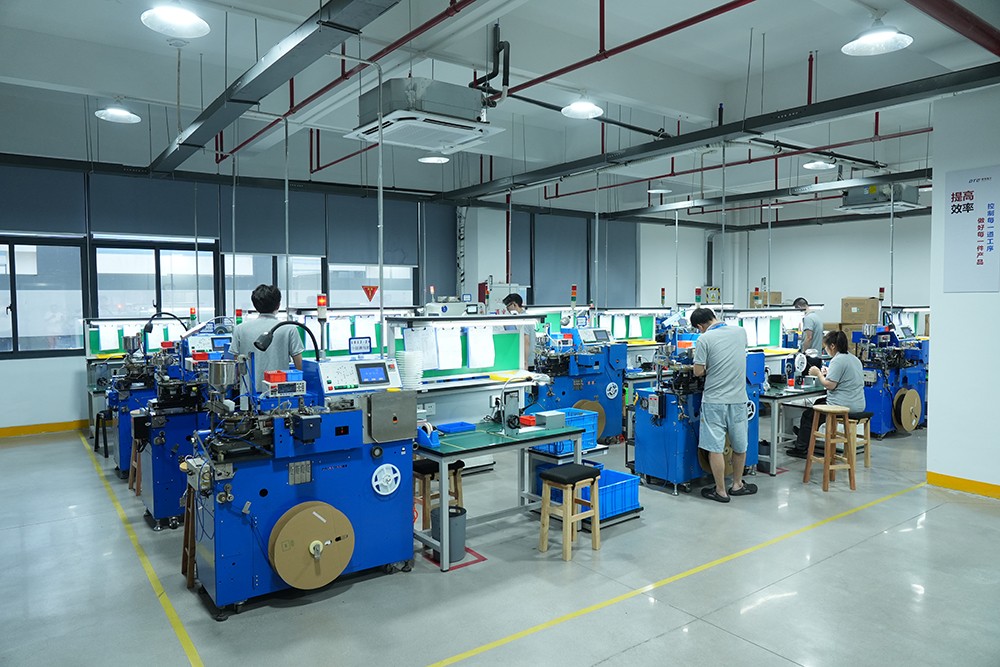

(7).阻值分选机

阻值分选机
